| 제품 이름: | LPG 가스 저장 탱크 | 색깔: | 빨간 백색 LPG 저장 탱크 고객의 요구 |
|---|---|---|---|
| LPG 채우는 매체: | 액화 석유 가스 프로판 | 탱크 수용량: | 5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3 |
| 표적 국가: | 탄자니아 잠비아 나이지리아 가나 몽골 수단 | ||
| 하이 라이트: | lpg tanker truck,lpg bullet tanks |
||

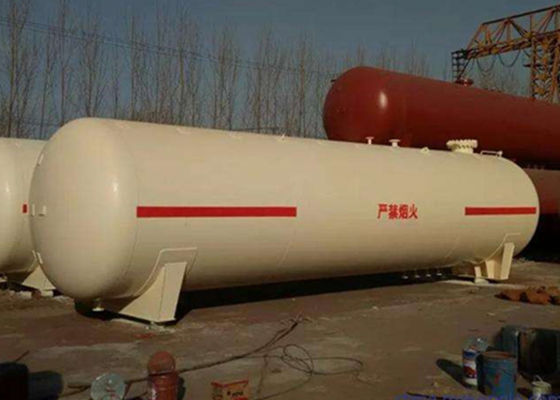

ASME 압력 용기 LPG 저장 탱크 40m3 LPG 탱크 20Ton LPG 가스 탱크
부분 2. LPG 탱크 기술적인 모수:
|
|
LPG 저장 탱크 명세 | ||||||
|
수용량 (CBM) |
직경 DN |
포탄 간격 (mm) |
맨 위 간격 (mm) |
차량 무게 (kg) |
적재 무게 (kg) |
전반적인 차원 (mm) | |
| 5 | 1600년 | 10 | 10 | 2030년 | 1995년 | 3070*1620*2210 | |
| 8 | 1600년 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
| 10 | 1600년 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
| 12 | 1800년 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
| 15 | 1800년 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
| 20 | 1800년 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
| 25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
| 32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
| 50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
| 50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
| 80 | 3100 | 16 | 18 | 17000 | 31920년 | 11166*3132*3722 | |
| 80 | 3200 | 18 | 18 | 18140 | 31920년 | 10516*3236*3826 | |
| 100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
| 100 | 3200 | 18 | 18 | 21800년 | 39900 | 13016*3236*3826 | |
| 120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
| 디자인 압력 | 1.77MPa | ||||||
| 부식 관용 (mm) | 1개mm | ||||||
| 중간 조밀도 (kg/m3) | 420kg/m3 | ||||||
| 탱크와 요점 압력 부속의 물자 | Q345R | ||||||
| 날라진 기준 |
압력 용기, 안전 기술에 감독 규칙 정지되는 압력 용기를 위해 |
||||||
| 선택 이음쇠의 안전 밸브 |
안전 밸브, 란 자석 뒤집을 수 있는 수평 미터, 압력 계기, 온도계, 커트오프 벨브 |
||||||
말:
1개는 조건 하에서 안전 밸브 탱크가 그의 교류가 10L/m.min 보다는 더 큰 살포 장치의 밑에 두다 디자인됩니다
2개는 사용자의 실제적인 장소에 의해 관 오리피스의 위치 차원 setted 할 수 있습니다.
3 우리는 사용자 요구에 따라 자석 부유물 공 유형에 뒤집을 수 있는 수평 미터를 바꿔서 좋습니다.
4개는 정확도로 참고를 위해서만 자료 명부, 가지고 갑니다 그림을 입니다.
